產品名稱: 9688 發電機后備保護測控裝置
產品類型: 發電機保護產品系列
產品型號: 9688
發布時間: 2020-05-14
- 產品描述
裝置外觀圖：
裝置說明：
名稱
說明
工作電源
AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集
13路，不同型號的保護裝置模擬量定義不同
開關量采集
14個，可擴展兩個；已定義的非電量若處于退時為普通開關量
繼電器出口
10個（含告警/跳閘信號各一個），可擴展3個；自帶一路裝置失電信號
通訊回路
2路485，Modbus-RTU協議，第2路可用于時鐘對時；1路以太網103協議
防跳回路
標準配置均帶防跳回路（訂貨時說明也可不帶）
測控功能
有功、無功、功率因素及頻率、電度、斷路器遙控分合
其他
事件記錄和故障錄波、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍
主要適用于66KV、35KV、10KV、6KV、3KV等電壓等級的中置柜及綜合性項目，不需要帶距離測控的線路保護。
保護功能
速斷 （跳閘，低壓閉鎖，負壓閉鎖）
限時速斷 （跳閘，低壓閉鎖，負壓閉鎖）
過電流 （跳閘，低壓閉鎖，負壓閉鎖，記憶過電流）
過流反時限 （跳閘，一般/非常/極端可選）
過負荷 （告警/跳閘）
負序I段 （跳閘）
負序II段 （告警/跳閘）
負序II段反時限 （跳閘，一般/非常/極端可選）
零序過流 （告警/跳閘，零序電流可自產）
母線絕緣監測 （告警/跳閘）
逆功率保護 （跳閘）
失磁保護 （跳閘）
頻率過高 （跳閘）
頻率過低 （跳閘）
過電壓 （跳閘）
低電壓 （跳閘）
PT斷線 （告警）
PT失壓 （告警）
系統失電 （告警/跳閘）
控制回路斷線 （告警）

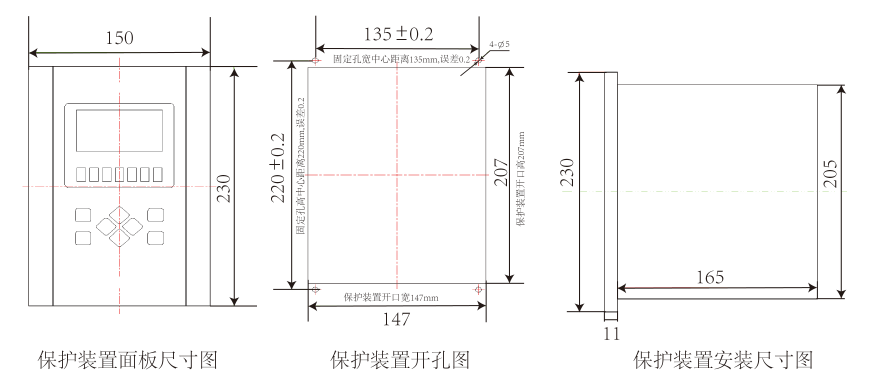

裝置開孔圖：
