產品名稱: 變壓器保護屏
產品類型: 保護控制屏柜
產品型號:
發布時間: 2020-07-06
- 產品描述

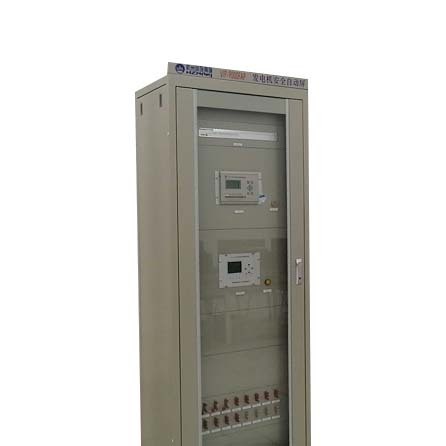

變壓器保護屏外觀圖
變壓器保護屏的組成清單
主變保護測控屏
9000ZBBHP
面
1
1
主變差動保護測控裝置
RCX-9692
臺
1
杭州繼保南瑞
2
主變高后備保護測控裝置
RCX-9781
臺
1
杭州繼保南瑞
3
主變低后備保護測控裝置
RCX-9683
臺
1
杭州繼保南瑞
4
主變非電量保護測控裝置
RCX-9685
臺
1
杭州繼保南瑞
5
主變測控裝置
RCX-9760
臺
1
杭州繼保南瑞
6
主變溫度表
SP-909
只
2
精達
7
有載調壓控制器
只
1
主變廠家提供
8
操作開關
LW12-16 5858.3
只
2
長江電氣
9
空氣開關
FBB8 2P C3
只
8
法納通
10
空氣開關
FBB8 3P C3
只
2
法納通
變壓器保護的作用
主變差動保護裝置：主要功能有變壓器差動速斷保護、比率差動保護，主要保護范圍是變壓器內部故障。
主變高后備保護裝置：主要保護變壓器高壓側套管及以外愛的區域，故障時跳高壓側開關。常見的保護功能有三段過流保護、零序電流保護、過電壓保護、低電壓保護等等。
主變低后備保護裝置：主要保護變壓器低壓側套管及以外愛的區域，故障時跳高壓側開關。常見的保護功能有三段過流保護、零序電流保護、過電壓保護、低電壓保護等等。
非電量保護裝置：主要功能包括輕瓦斯保護、重瓦斯保護、高溫保護、超溫保護、壓力釋放等等。
