   反孤島保護裝置在分布式光伏項目中使用越來越多。對于反孤島的原理和反孤島的安裝，很多人都是一知半解，對于反孤島保護裝置，原理和安裝簡單的介紹一下。

   原理圖：

   當出現孤網運行時，此時紅色框以外沒有電，但是紅框內由于光伏電源在發電，同時用戶內部負荷在消耗電能、因為發電與用電處于平衡狀態，此時光伏發電的逆變器不會停止發電。當反孤島投入后，打破了此時的平衡，逆變器的防孤島保護功能動作，逆變器停止工作

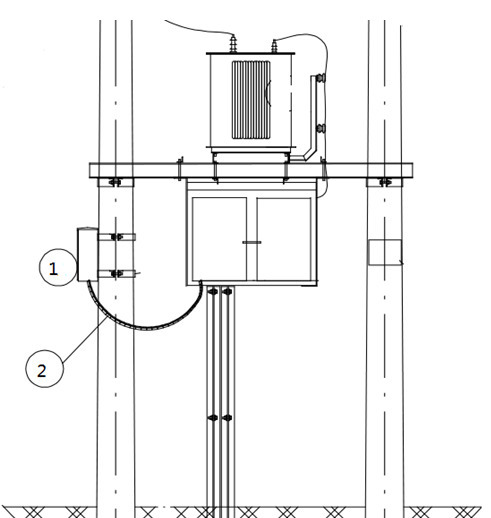

   安裝圖：

                                                                                     圖中1為反孤島保護裝置，2為電纜及控制線

   安裝說明：

1、反孤島保護裝置采用側面安裝，采用電纜卡抱固定，采用電纜保護管的固定方式。2、若采用TT接地系統，反孤島保護裝置箱體外殼需單獨接地

3、反孤島保護裝置最好暗轉在變壓器的左側，實際情況可根據現場條件進行調整。

   以上為反孤島保護裝置的原理和安裝介紹，僅供參考。
